    BDKJ-TSF-II型濾波補償裝置利用微電腦控制器跟蹤系統無功負荷的變化，自動判斷投切，優化濾波支路投入，從而使系統的功率因數保持為最佳狀態。主回路采用晶閘管組閥投切濾波補償支路的控制方式，濾波補償支路由專業設計制造的濾波電抗器、濾波電容器、濾波電阻器件組成，就地進行濾波補償，抑制特定頻率的諧波，補償無功功率，提高功率因數。
應用領域
    BDKJ-TSF-II型電力濾波補償裝置主要適用于用電環境含有諧波，負荷變化頻繁且波動大周期時間短，需要抑制諧波補償無功功率，提高功率因數的用戶。例如：焊管廠、汽車、摩托車生產廠、軋鋼廠（熱軋）、鐵皮柜箱殼廠、用直流提升機的礦山、碼頭、金屬冶煉廠、軋鋼廠（冷軋）、塑膠制品廠、金屬制品廠、電鍍廠、制管廠、化工廠、鋸片廠、熱處理廠、水泥廠、造紙廠、供水廠、鹽化工廠、陶瓷廠、板帶加工廠等。
主要特點
1、采用微電腦多任務操作系統內核，抗干擾能力強，計算準確快速，根據系統情況制定控制策略。
2、裝置投入，受電功率因數提高到0.95以上，使配電網的線損降低、配電變壓器的承載效率增加。
3、采用無觸點自動投切各濾波支路，響應速度快（小于20ms），可連續頻繁投切濾波支路安全可靠。
4、快速檢測系統情況，根據系統變化（無功情況、功率因數），實時補償無功。
5、投切時無暫態沖擊，無合閘涌流沖擊、無電弧重燃、無需放電即可再投。
6、保護功能齊全，具有短路保護、過壓保護、過流保護、晶閘管過熱保護等，運行可靠性高。
7、改善沖擊負載引起的電流沖擊，減少電壓波動和抑制電壓閃變，提高電壓穩定性，改善電壓質量。
8、在外部故障或停電時自動退出工作，送電后自動恢復運行。
9、多種濾波補償形式，三相共補濾波，三相分補濾波，共補加分補濾波。
10、設備技術先進、調諧準確、可靠性高、維護量小、經久耐用。
設備規范
工作電壓：220V~1000V （-15%～+10%）
工作頻率：工頻50Hz （偏差1Hz）
環境溫度： -25~+40°C
海拔高度： <=2000m
環境濕度：相對濕度<=85%（25℃）
空氣質量：無腐蝕性氣體，無導電塵埃，無易燃易爆氣體。
訂貨須知
負荷電力設備及配電母線一次接線圖。
負荷電力設備系統狀況，如額定電壓、電流、容量、功率因數。
諧波含量，如電壓諧波含有率、電流諧波含有率、電壓波動情況等。
柜體型號、尺寸與顏色。
交貨日期
其他要求

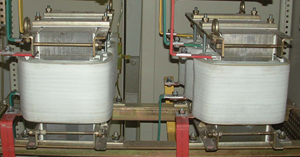

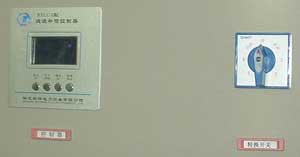

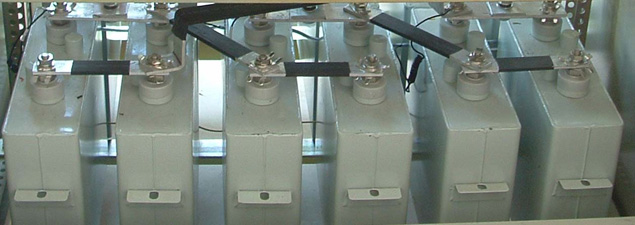

產品內部結構圖：
