    BDKJ-APF有源電力濾波裝置，是采用現代電力電子技術和基于高速DSP數字信號處理技術制成的新型電力濾波治理專用設備。它由指令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處理，將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT功率模塊，生成與諧波電流幅值相等、極性相反的補償電流并注入電網，對諧波電流進行補償或抵消，主動消除電力諧波，諧波滿足國標GB/T14549-93標準，解決供電質量，降低運營成本，保障供電系統安全。從而實現對電力諧波的治理。

應用場合

    有源電力濾波器可廣泛應用于工業、商業和機關團體的配電網中，如：水處理設備、石化企業、大型商場及辦公大樓、精密電子企業、機場/港口的供電系統、醫療機構等。根據應用對象不同，BDKJ-APF型有源電力濾波器的應用將起到保障供電可靠性、降低干擾、提高產品質量、增長設備壽命減少設備損壞等作用。

技術特點　　

    ● 同時濾除2～50次諧波，可選擇或剔除2～50次內的任意次數諧波補償。

    ● 響應時間為1ms，對階躍變化的諧波完全補償時間為10ms（1/2周波）。

    ● 采用3DSP+CPLD全數字控制方式和高速IGBT，閉環控制，精確濾除諧波。

    ● 自動消除諧振，不受電網阻抗和系統阻抗變化影響。

    ● 具有補償諧波、補償無功和三相電流不平衡三種工作模式。

    ● 并聯安裝，安裝方便簡單，易于擴展。

    ● 設計選型簡單，只需測量系統諧波電流大小。

    ● 維護方便，在符合要求的工作環境下工作，非機器故障無需維護。

    ● 模塊化控制，擴容方便，損耗小。

    ● 一體化智能監控系統，友善人機交流界面，液晶顯示屏幕及LED狀態提醒燈，操作簡單方便。

    ● 實時監測配電系統的電能質量，通過監控系統可實時讀取電網側、負載側補償前后的THDi、THDu各項諧波大小，補償前后效果波形圖、頻譜對比圖及有源濾波器發出的補償電流大小、波形等一系列電能質量數據。

    ● 可對有源濾波器的工作模式、日期、時間、CT變比、設備操作密碼以及歷史記錄等一系列功能進行設定和查詢。

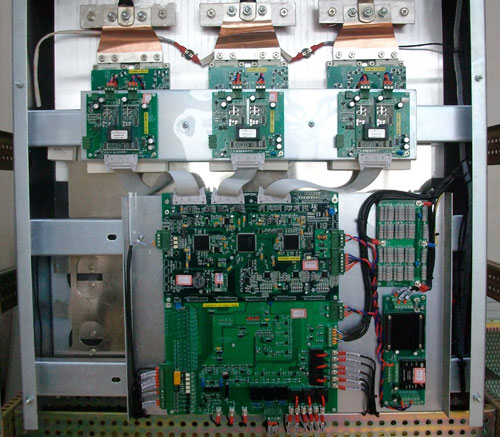

產品內部結構圖:

DKJ-APF控制單元圖
